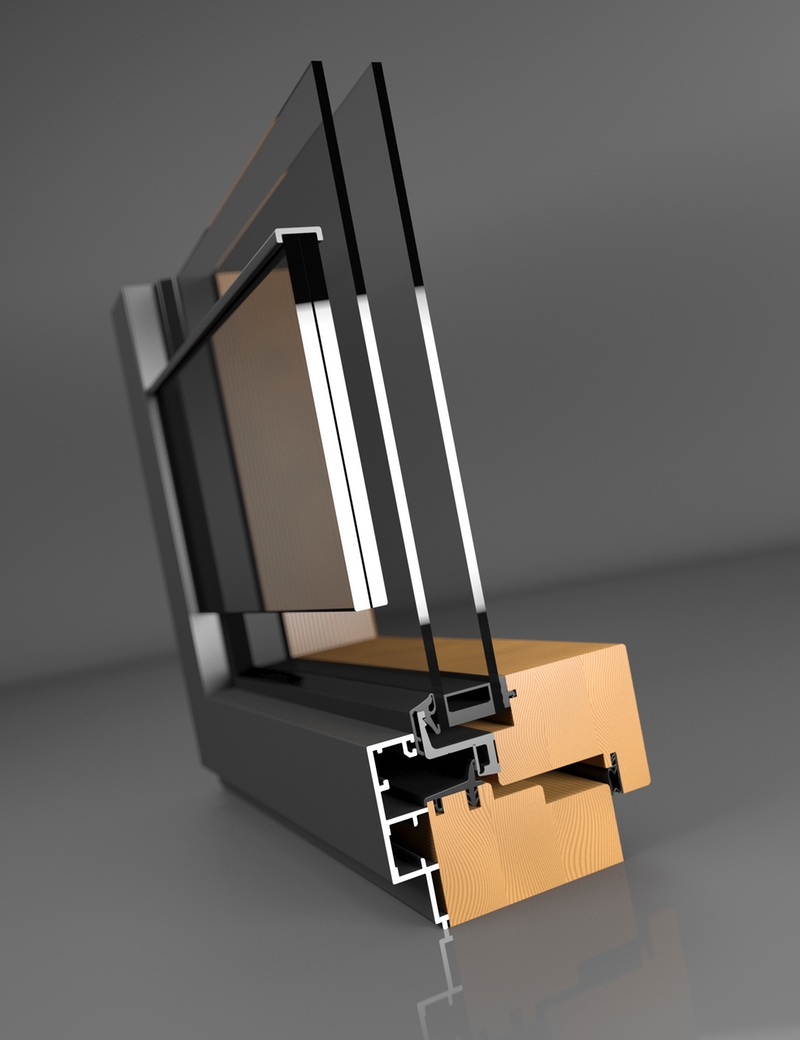

Fenêtre Bois-Aluminium batimet TA35 SLRA

batimet TA35 SLRA
batimet TA35 SLRA

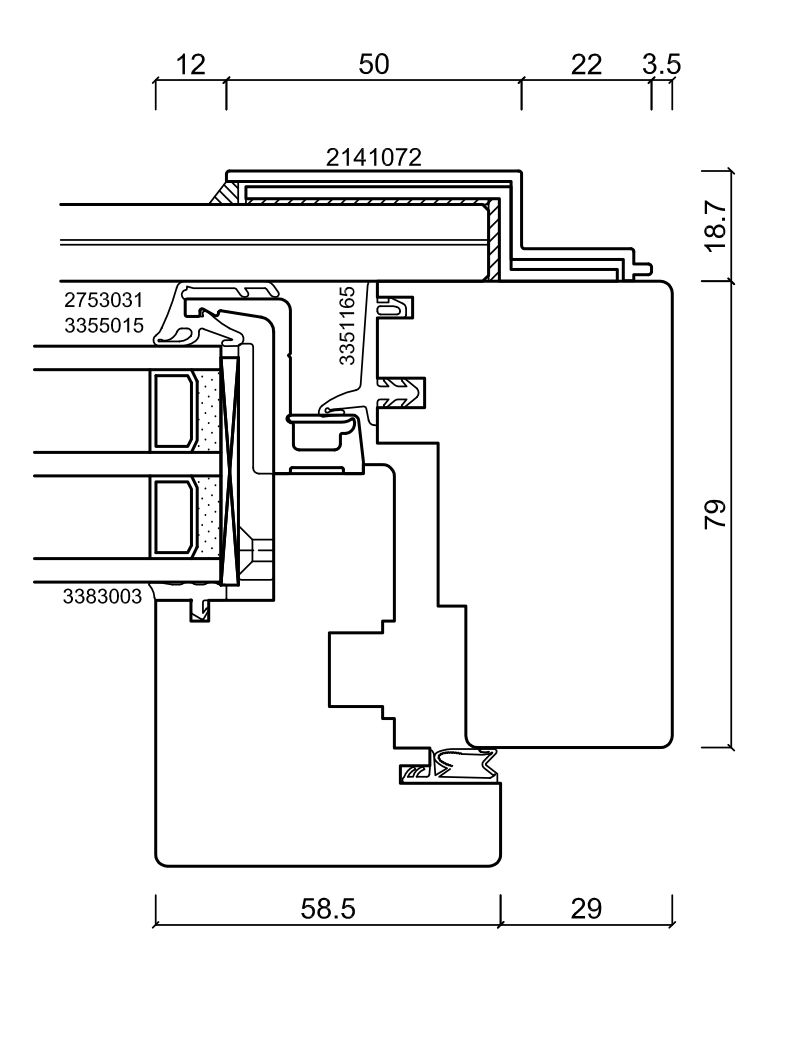

batimet TA35 SLRA Schnitt


Demandez votre échantillon architectural personnel :

Échantillon gratuit

Fenêtre Bois-Aluminium
batimet TA35 SLRA

Demandez votre échantillon architectural personnel : Échantillon gratuit

Le dormant cache l’ouvrant dans la mesure où depuis le vitrage fixe ou l’élément ouvrant on retrouve la même vue extérieure du cadre. Le point fort de ce système : la construction du dormant comporte une vue extérieure très fine de 50 mm. Entre le vitrage et l’ouvrant se trouve une distance de 8 mm. La construction est définie en tant qu’ouvrant intégral ou ouvrant en bloc. Pour des exigences statiques spécifiques, le profilé de l’ouvrant peut être élargi. L’évacuation de la feuillure est faite par des poinçonnements cachés sous la traverse basse du dormant. En option peut être ajoutée une évacuation visible avec un capuchon de protection. Sécurité antichute en verre invisible intégrée, fixée dans le cadre aluminium. L’intégration du vitrage dans le dormant aluminium se fait par fraisage. La sécurité antichute en verre est fixée par un système spécial et dissimulé. Cette réalisation est conforme au règlement DIN-18008-4 pour vitrage antichute. Le vitrage est toujours réalisée en verre feuilleté constitué de deux vitrages en verre trempé de chacun 6 mm, quelle que soit la largeur du cadre. Le système de protection des arêtes filigrane constitue la terminaison supérieure du système antichute.

  • Hauteur du vantail jusqu’à 3 000 mm
  • Largeur du vantail jusqu’à 1 600 mm
  • Poids du vantail en oscillo-battant jusqu’à 200 kg
  • Poids du vantail à la française jusqu’à 300 kg

Les raccords d’angles du cadre aluminium sont soudés sans feuillure visible. Le revêtement est conforme aux normes de qualité des éléments de construction en aluminium de GSB-International (GSB AL 631), ou les normes QUALICOAT.




Très bon coefficient Uw

Valeur Uw ≥ 0,69 W/m²K

Types de bois

Epicéa, pin, sapin, mélèze, chêne, hemlock, douglas

Surfaces

RAL, NCS, DB, aluminium anodisé, métallique, résistant aux intempéries, résistant à l’eau salée

Raccords d’angle

Raccords d’angle sans feuillures visibles, anticorrosif durable

DIN EN 12207 Perméabilité à l'air: Classe 4
DIN EN 12208 Étanchéité à l'eau: Classe E1200
DIN EN 12210 Charge de vent: Classe C4
DIN EN ISO 10077-2 Uw ≥ 0,69 W/m²K
DIN EN ISO 717-1 Isolation acoustique: Rwp = 48 dB
DIN EN 1627 Effet anti-effraction: RC1N, RC2N, RC2, RC3
DIN 18008-4 TRAV Sécurité antichute: Catégorie A, B, C
