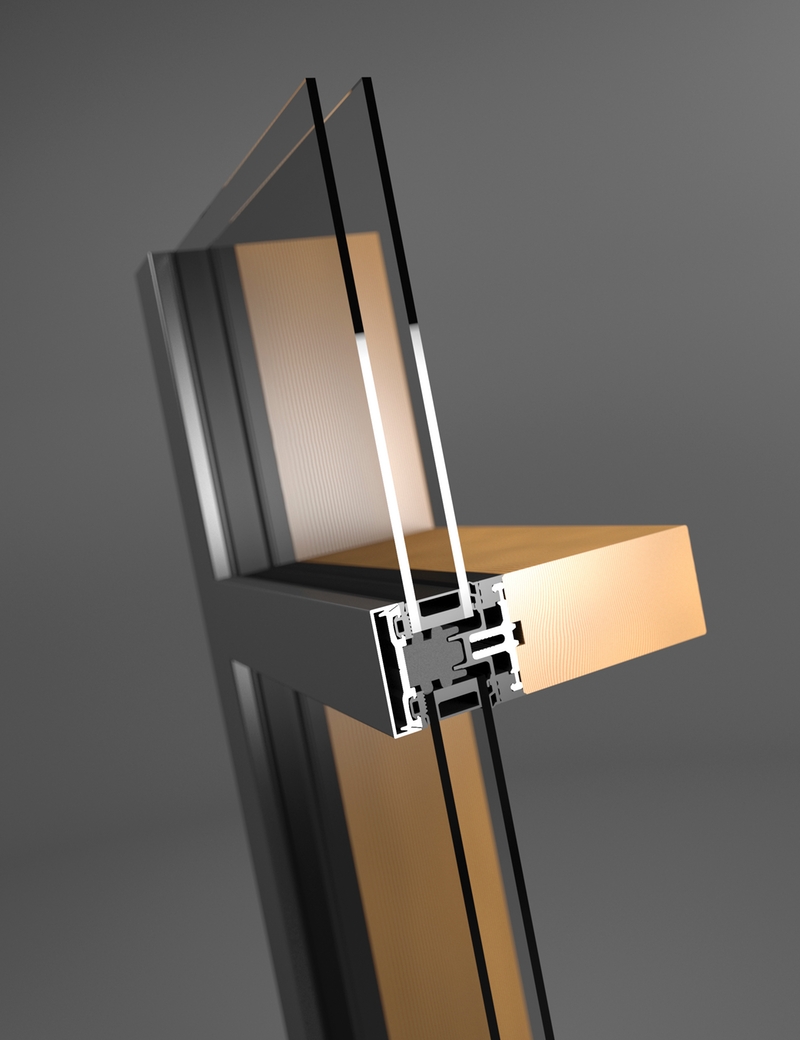

Mur-rideau bois-aluminium batimet TM50 SE

batimet TM50 SE
batimet TM50 SE

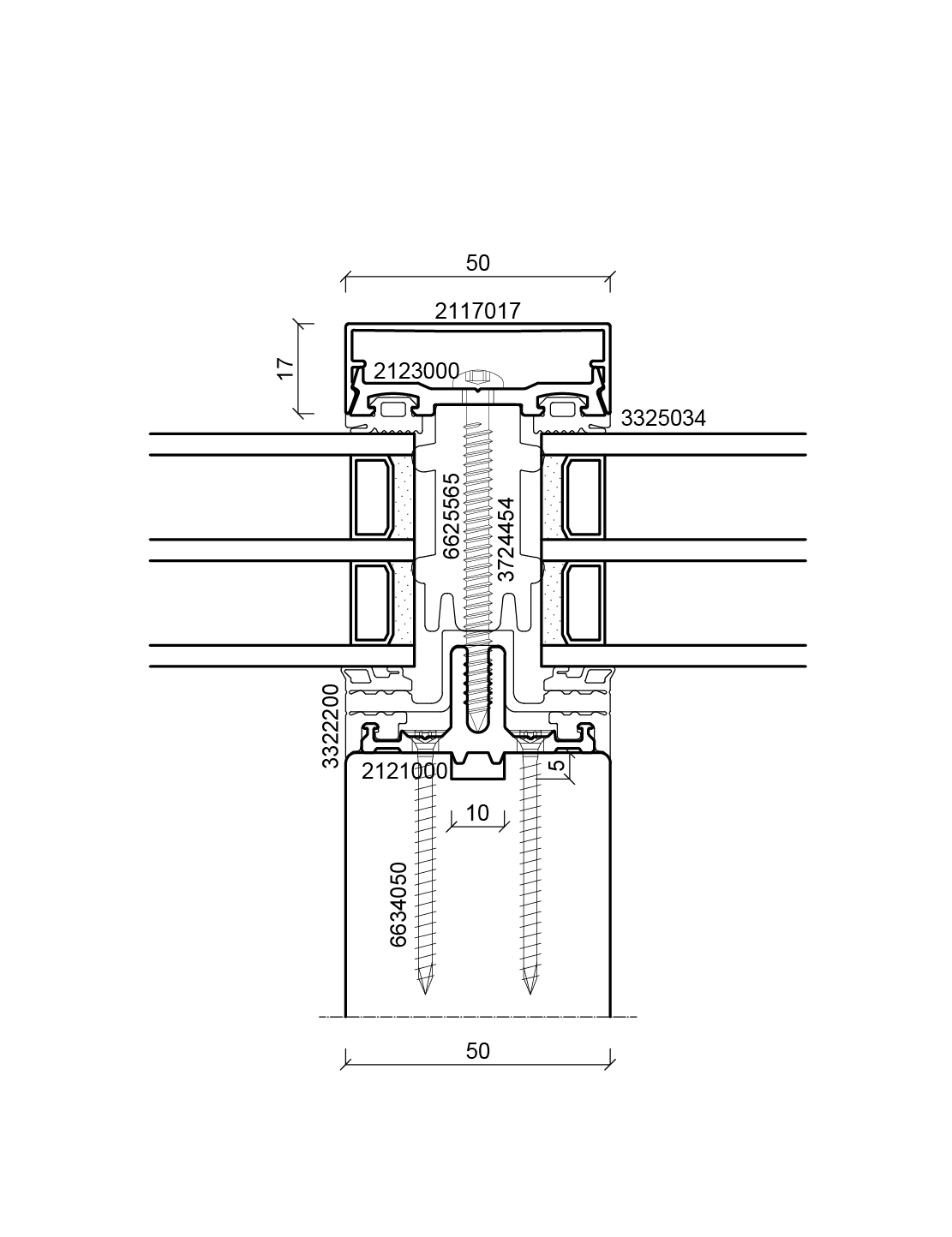

batimet TM50 SE Schnitt


Demandez votre échantillon architectural personnel :

Échantillon gratuit

Mur-Rideau Bois-Aluminium
batimet TM50 SE

Demandez votre échantillon architectural personnel : Échantillon gratuit

Façade isolante correspondant aux standards de la maison passive construite en mur-rideau avec des planches en bois lamellé ou avec des matériaux en bois d’une largeur de 50 mm. L’épaisseur du profilé correspond aux exigences de construction et statiques. Les dimensions du profilé doivent correspondre aux besoins statiques, et avoir une flexibilité maximale pour répondre aux objectifs des normes pour façade mur-rideau DIN EN 123830. Les exigences spécifiques en termes d’isolation et d’étanchéité de la construction de la façade représentent des normes impératives.

  • Epaisseur du vitrage jusqu’à 64 mm
  • D’autres types de remplissage jusqu’à 64 mm
  • Poids du vitrage jusqu’à 600 kg
  • Façade polygonale jusqu’à 45 degrés




Très bon coefficient Uw

Valeur Uw ≥ 0,62 W/m²K

Types de bois

Epicéa, pin, sapin, mélèze, chêne, hemlock, douglas, Multiplex, Pollmeier „Baubuche“

Surfaces

RAL, NCS, DB, aluminium anodisé, métallique, résistant aux intempéries, résistant à l’eau salée. Le revêtement est conforme aux normes de qualité des éléments de construction en aluminium de GSB-International (GSB AL 631), ou les normes QUALICOAT.

Raccords d’angle

Raccords d’angle sans feuillures visibles, anticorrosif durable

DIN EN 12152 Perméabilité à l'air: Classe AE
DIN EN 12154 Étanchéité à l'eau: Classe RE2250
DIN EN 13116 Résistance au vent: 2.0 kN/m²
DIN EN ISO 10077-2 Uw ≥ 0,62 W/m²K
DIN EN ISO 717-1 Isolation acoustique: RW C; Ctr = 48 dB
DIN EN 1627 Effet anti-effraction: RC1N, RC2N, RC2, RC3
DIN EN 13049 TRAV Sécurité antichute: Catégorie A, Classe 5
DIN EN 12179 Résistance aux chocs: Classe I5/E5
Admission DIBT Homologation générale de la surveillance de travaux DIBt. (l’Institut Allemand de la Technique du bâtiment) Z-14.4-669
Admission ETA-Danmark Connecteurs mur rideau, ETA Danmark - ETA-18/0033
DIN EN 1364-1 Coupe-Feu: EI30 DIN EN 13501-2
